土层的剪切波速是反应土体动力特征的主要参数。它反应了土层的刚度特征
，并且对园地地动惊参数有显著影响
，故剪切波波速的测试与预计是一个主要的事情。

剪切波波速是目今工程园地地动清静性评价和地动小区划事情中必备的参数之一。我国现行的修建抗震规范、工程园地地动清静性评价手艺规范、岩土工程勘探规范、地基动力特征测试规范等
，在岩土弹性参数盘算、地基刚度和阻尼比盘算、园地种别划分、园地地基卓越周期盘算、沙土液化判别时都划定要使用土层的剪切波速资料。因此
，与剪切波速及其测试有关的科学研究具有主要的现实工程意义。

现在西欧国家常用的海洋岩土波速测试要领主要有四种：

• 地动波静力触探试验
• 地动波扁铲侧胀试验
• PS波速测井
• 弯曲元试验

地动波静力触探试验  Seismic CPT或SCPT

SCPT是一种全新的原位测试手艺
，将CPT测试与下孔法现场波速测试团结在一起
，提供了一种高效、可靠、经济的波速测试要领
，以测定土层剪切刚度与模量信息。SCPT是将地动波传感器嵌入到静力触探探头的之中
，在静力触探历程的间歇中
，操作职员在地面使用大锤击板法引发出优势剪切波
，使用触发器判断激震时刻并触发收罗仪器对地动波的信号收罗
，紧接着继续举行静力触探并在下一个深度重复举行上述剪切波信号收罗
，云云重复一直到需求的深度。

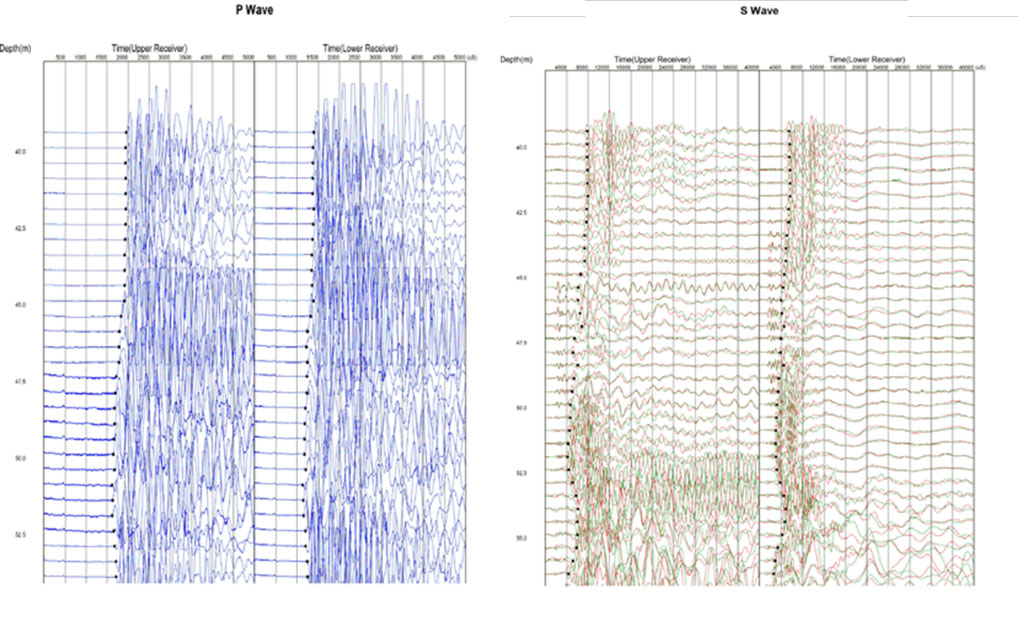

地动波静力触探系统（SCPT）已被证实是确定低应变原位压缩（P）和剪切（S）速率的很是有用的工具。P波和S波速与土的泊松比弹性常数、剪切模量、体积模量和杨氏模量直接相关。从纪录时间序列到P波和S波抵达时间的准确纪录关于准确评估地动波速率是至关主要的。

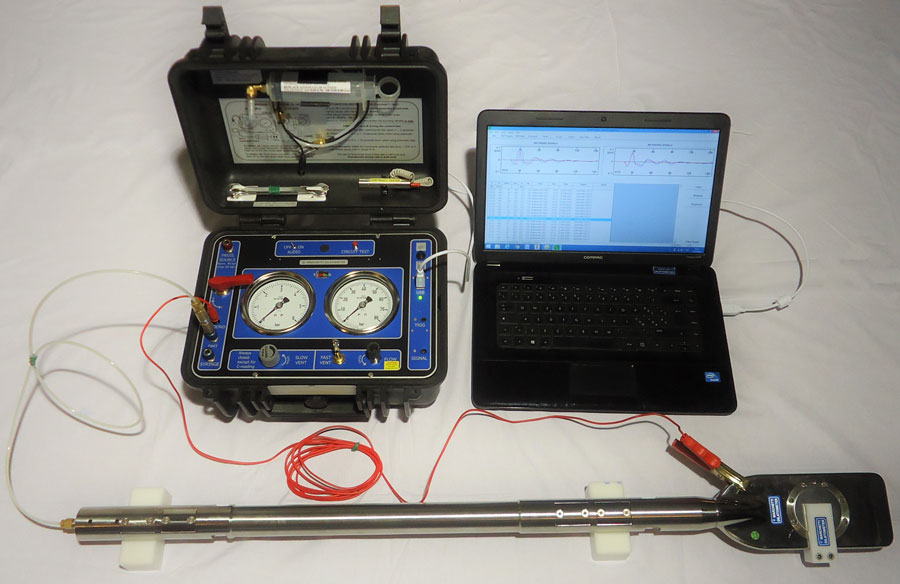

地动波CPT探测由一个地动适配器控制
，毗连到一个10cm2或15cm2的CPT(U)探头。适配器的设计使地动传感器纪录土壤剖面的低应变地动扰动响应。

在SCPT测试中
，通常有两种类型的传感器
，速率（即检波器）和加速率（即加速率计）。为了简化数据收罗
，所有的硬件和软件组件设计与毗连到“信号调理系统”的条记本电脑一起运行
，而不是古板的地动仪。CPT数据由GME数据收罗单位纪录
，由装置在盘算机上的数据收罗软件CPTest进一步处置惩罚。信号调理地动数据由PCMCIA卡举行A/D转化
，然后由SC(1‐15)‐DAC? 软件举行处置惩罚。SCPT系统可以扩展到15个通道（若是使用两块A/D板
，为30通道）
，但一样平常使用单轴（SC1-DAC）
，三轴（SC3-DAC）和真正的距离六通道（SC6-DAA）系统。

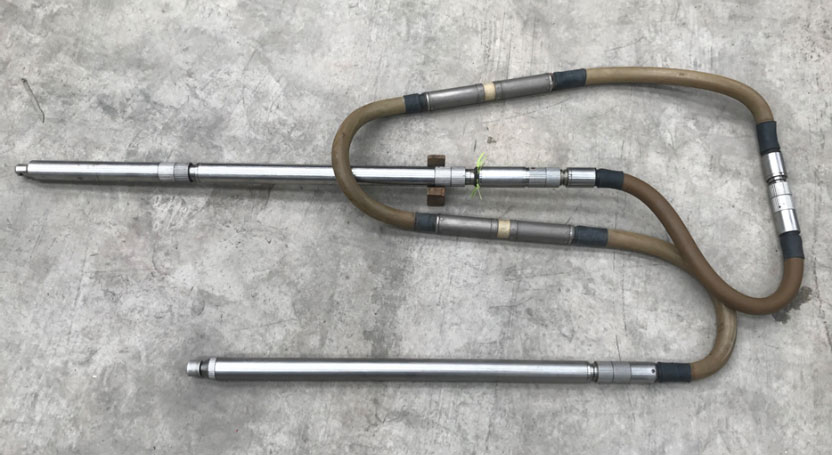

地动波扁铲侧胀试验  SDMT

地动波扁铲侧胀仪的“两个吸收器/真实距离”结构特征阻止了通例1个吸收器丈量波速中首波抵达时间可能会同假距离时间相遇的情形。两个接受器同时丈量
，接受的是统一次振动爆发的波形
，不必再剖析其他数据
，这也阻止了一连多重波的滋扰情形。这样的设计使得SDMT丈量剪切波速时其重复性很是好！

测试震源是通过一个摇晃重锤
，摇晃捶击一个与地面水平平行的钢制底座爆发的。虽然这个底座必需受到足够的笔直压力包管完全牢靠地接触地表。底座的纵向坐标必需同接受器的坐标平行
，这样能镌汰误差
，最大化剪切波速的测试迅速性。

剪切波速Vs是通过一个公式得出
，即两吸收器离震源的距离差除以两个接受器接受到统一次波形的时间差。

Vs可以推导出初始剪切模量Go
，综合通过SDMT的Go值和DMT得出的单向(一维)模量M

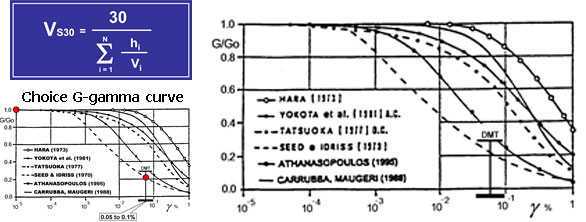

，对我们建设G-Gamma 模量衰减曲线很有资助。

剪切波速Vs的测试都是每0.5米深度距离举行一次。

弯曲元测试由于其简朴、低本钱和非破损性的特点
，在已往的十年中获得了普遍的应用
，是现在实验室中最为常用的测试剪切波速的要领。

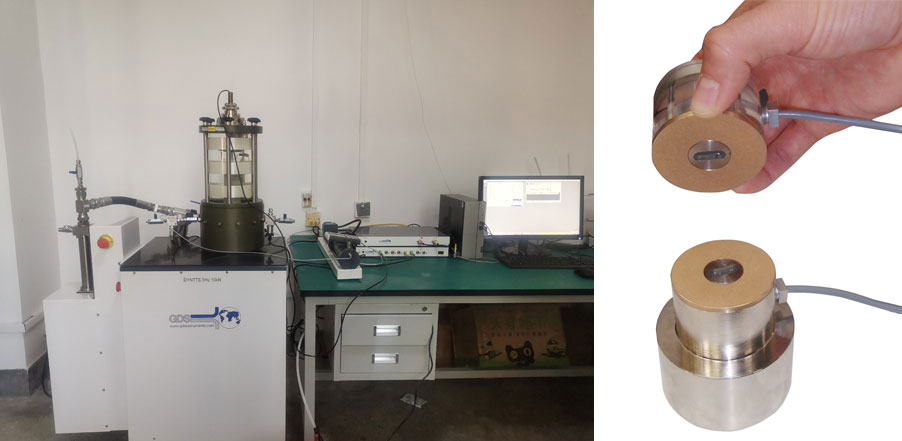

整套弯曲元系统包括弯曲元件插入物、配套的底座和试样帽、信号调理与控制器、数据收罗装置。

其中
，弯曲元件是弯曲元系统中最主要的部分
，其由压电式陶瓷双压电晶片制成
，两个压电晶片中心安排一个镍等金属制成的可动垫片
，相互粘结在一起组成一个整体
， 一样平常来说
， 压电器件的质料是钛酸铅锆（Pb(Ti.Zr)O3）
，简称为PZT。当双压电晶片的一端受到一个激励电压时
，由于压电效应
，其中一个陶瓷压电片爆发拉伸、另一个陶瓷压电片爆发压缩
，则最终在整个元件中爆发弯曲
；同样
，当双压电晶片的一端受到一个弯曲变形时
，由于逆压电效应
，在晶片的另一端会爆发一个电压。

使用弯曲元件的这一特征
，弯曲元系统由两个单独的压电陶瓷弯曲元组成
，划分将两个弯曲元放在待测试土体两头
，其中一个作为引发元、另一个作为吸收元
，每个弯曲元均为悬臂结构
，一端牢靠一端自由
，将自由一端插入被测土体中。向装置在试样顶端或试样底端的任一弯曲元件的牢靠一端施加电压
，弯曲元的自由端将会爆发横向变形
，爆发剪切波信号
，对土体爆发扰动
，这种扰动就会以波的形式在土体中撒播
，当这种扰动撒播到土体的另一端时
，这一端上的吸收弯曲元就会将这个振动转变为电信号
，从而吸收到剪切波信号。由此就能够让剪切波在被测土体中撒播并获得输入输出信号。

其中
，上述弯曲元件插入物与配套的底座的试样帽相连
，底座和试样帽可以将弯曲元的牢靠端充分限制
，提供很高的轴向硬度
，并将轴向荷载的影响降到最小
，将弯曲元的横向变形充分进入被测土体中。

同时
，两个弯曲元件均与信号调理与控制器毗连
，后者可以将吸收的电信号增益放大
，使得输入输出信号可以越发清晰的被纪录。最后再与数据收罗装置相连
，信号控制器中的数据收罗和控制卡将引发弯曲元上的电信号和吸收弯曲元上的电信号都生涯并显示在数据收罗装置中。

弯曲元引发的剪切波最大应变幅值为10-5-10-7量级
，在岩土工程中可以为质料变形处于弹性阶段
，所撒播的剪切波为弹性波
；谏鲜鐾淝低车慕樯
，使用弯曲元丈量土体波速的基来源理
，即是凭证剪切波在土体中撒播的距离除以撒播时间求得剪切波在土体中撒播的速率
，是一个原理十分清晰且简朴的试验。
