蹊径标线在交通行驶中作为主要的指示标识，它指导车辆、行人在规范的规模内举行有序地驾驶或者行走。在交通清静中，蹊径标线在晚上的作用尤为显着。有关统计数据显示，晚上的平均事故率要大大高于白天，而下雨的晚上是真正的事故高发期。在雨夜，蹊径标线的作用将起到越发主要的作用，这就要求蹊径标线必需具备雨夜反光效果，由此响应的蹊径标线的雨夜测试要领也应运而生。
雨夜标线，顾名思义，即标线在降雨条件下使用的标线类型，区别于干燥标线和湿润标线，雨夜标线的逆反射性能受到雨水的一连性滋扰，对蹊径标线质料便提出了更高的要求。有关数据批注，雨夜驾驶车辆的事故率占整个交通事故率的70% 左右，因此很是有须要引进外洋先进的雨夜反光标准和测试要领，以包管行驶清静，降低雨夜驾驶车辆的事故率。
美国质料与试验协会ASTM E2832《一连降雨条件下蹊径标线逆反射系数的标准测试要领》和欧洲标准EN1436《蹊径标线质料—蹊径标线性能及其测试要领》在这方面给我们提供了很好的依据。

名词释义

• 逆反射亮度系数R_L：是指蹊径标线在夜间车灯照射条件下体现出的逆反射性能，又称为反光性能，单位是mcd·m^-2·lx^-1，其性能影响因素主要跟蹊径标线的质料和结构有关，与车灯和周围光源无关联。一样平常情形下，R_L是指R_L-干燥。
• 湿润状态下逆反射亮度系数R_L-湿润：测试的是指降雨阻止后，蹊径标线外貌有积水的湿润状态下所体现出的逆反射性能或反光性能。
• 现在湿润状态的标准要领：美国标准ASTM E2177-2019, 欧洲标准EN 1436-2018
• 一连降雨下逆反射亮度系数R_{L-一连降雨}：测试的是降雨历程中，蹊径标线外貌有降雨历程且外貌有积水湿润状态下所体现出的逆反射性能或反光性能。

关于湿润状态和一连降雨状态下标线逆反射亮度系数的测试要领，目今海内尚无统一规范的测试标准要领。江西雨夜标线地方标准（DB36-T978-2017）和四川雨夜标线地方标准（DB 51-T2429-2017）中关于湿润状态测试的测试要领应用了ASTM E2177-11和ASTM E2176-08。可是这两项标准由于准确性和重复再现性的问题，已经划分于2019年更新和2013年废止。因此，这两项地标中的湿润状态测试要领的准确性有待于进一步考究。

标准解读

《标准》接纳的是国际上通用的30m 几何学丈量条件，欧标接纳的入射角为1.24°，视察角为2.29°
；美标接纳的入射角为88.76°，视察角为1.05°，见图2，图3。



下面介绍欧洲EN标准和美国ASTM标准的重点摘要部分（中英比照）。

1）欧标EN1436 -2018《蹊径标线质料—蹊径标线性能及其测试要领》条文说明：

湿润标线

B.6 湿润状态

说明2：在炎热的天气，路面温度较高，标线外貌的水膜会快速挥发，可以在标线外貌多次泼水以降低路面温度。若是便携装备在运输历程中爆发雾气或露珠，建议在情形温度下静置后使用。

一连降雨标线

B.7 一连降雨状态

也可以在实验室中对1米到2米长的样品举行丈量。为了实现真实的标线排水性，样品应向一侧倾斜2%，同时支持板向上倾斜一侧应有特殊(10±0.5)cm的宽度。

2）美标ASTME 2177-19 《湿润条件下的标线逆反射性能测试标准要领》和ASTM E2832-17 《一连降雨条件下的标线逆反射性能测试标准要领》条文说明：

ASTME 2177-19湿润标线

8.3.2倒水后45±5秒，测试标线的逆反射亮度系数RL作为标线湿润状态的性能数据。

ASTME 2832-17一连降雨标线

10.2.1喷洒速率校准应在每次丈量之前举行。调解喷嘴角度和操作压力，直到抵达所需的一连喷洒速率。

下面介绍标准规范的蹊径标线一连降雨状态和湿润状态的检测要领，团结丹麦DELTA生产的全新标线逆反射仪LTL3500，凭证产品的特征和操作说明，凭证差别的标准举行标线差别状态下的逆反射仪性能测试。

1）测试依据

ASTM E1710-18，ASTM E2177-18，ASTM E 2832-17，EN 1436-2018

2）测试办法

a) 检测装备校准

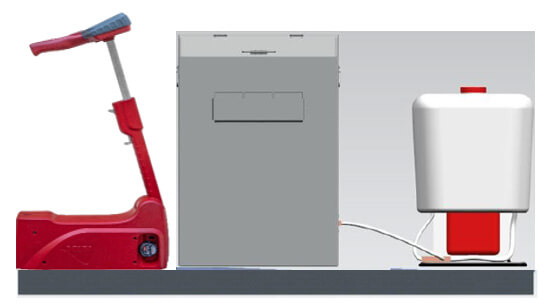

• 用陶瓷校准块校准LTL3500，校准完成后，装置仪器附带的轨道，调解仪器测试模式为外部光源模式（参考ASTM E1710）
• 用塑料管快讨论毗连水箱和雨箱，翻开水箱的电源开关，用3个方盒（10cm*10cm）网络4分钟内的降雨量，若是降雨量在91-112ml，降雨量知足50mm/h，2inch/hour）的要求（ASTM E2832）

翻开电源开关，每隔15秒测试一次数据，直到一连四个数据转变比例不高于5%时，以为一连降雨测试已抵达稳固状态，取最后四次的数据的平均值为一连降雨的数据，纪录为RL-Continuous rain或者RL-一连降雨。

关闭水箱电源开关，继续每隔15秒网络数据，跟踪一连降雨后RL性能的转变，模拟湿润状态下的数据（ASTME2177）.纪录电源关闭45秒后的数据为RL-Wet recovery或者RL-湿润。

产品介绍

LTL3500是DELTA新一代逆反射丈量仪，用于丈量蹊径标线的逆反射性能。该仪器集成了新的手艺，接纳现代化的设计和质料。该仪器结构结实，耐久性好。除此之外，体积小(470×280×150mm/ 18.0×11.0×5.9in)，重量轻(5.6kg/ 12.3磅)。

1）基本特征

• 可以同时丈量干湿标线的RL和Qd
• 可以丈量一连降雨标线的RL
• RL和Qd丈量时间均小于1秒
• 可丈量断面高度15mm，用于振荡标线丈量
• 支持中文界面
• USB接口& Wi-Fi接口，物联网
• 标准博世专业电池，支持现场替换
• 显示和存储日期、时间、空气温度、标线温度和湿度

2）色度坐标（x,y）

可以丈量标线的色度坐标，知足EN1436和GB 16311-2009-T 《蹊径交通标线质量要求和检测要领》中关于标线夜间色的丈量。用于表征差别标线的夜间色情形。

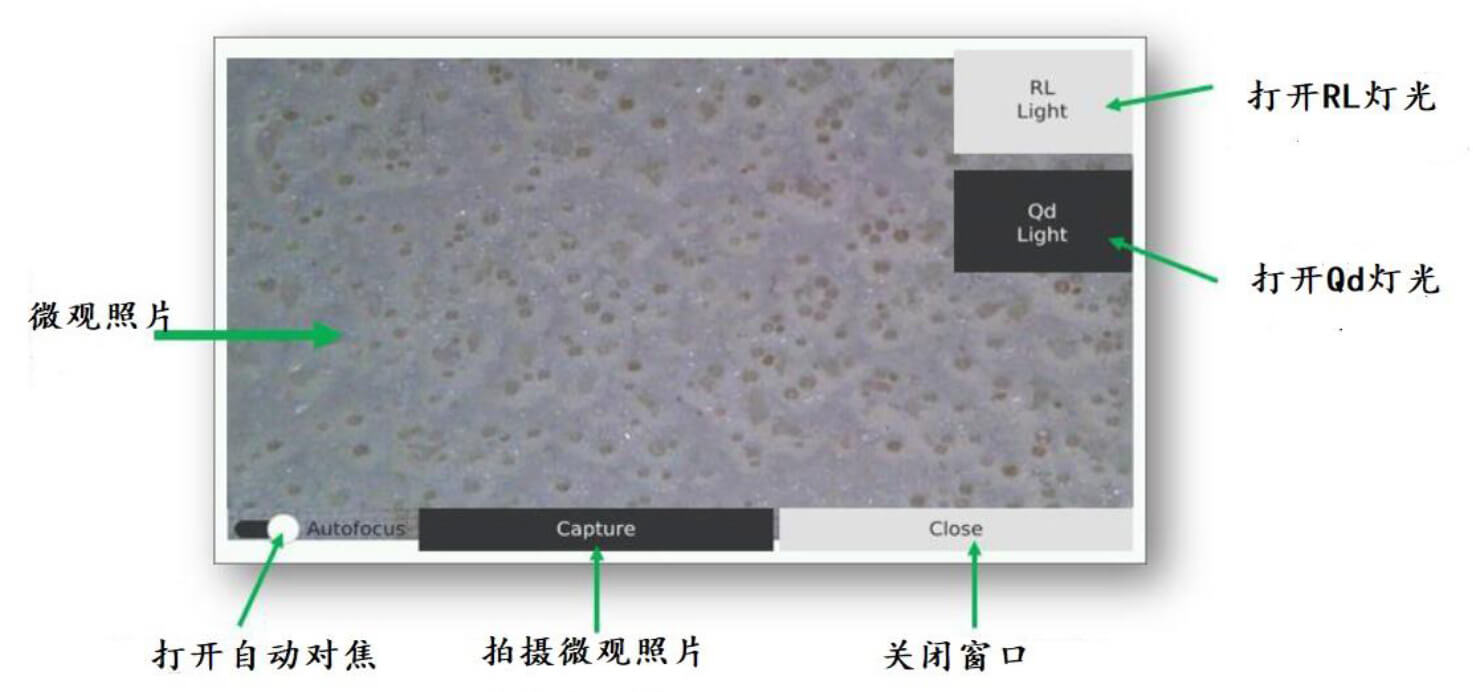

图9 微距照片，用于视察玻璃珠微观漫衍情形

图10 全景摄像头，用于拍摄标线整体状态
