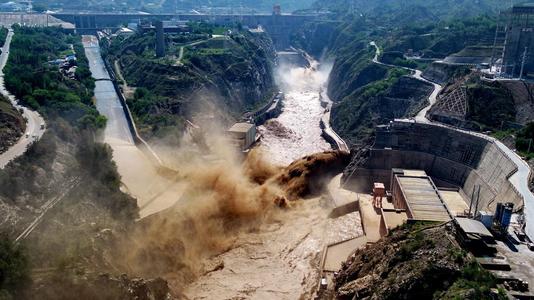

刘家峡水电站位于甘肃省永靖县
，距兰州市约100km。坝型为整体式砼重力坝
，最大坝高147米
，库容57亿立方米
，装机容量1350MW
，是我国自行设计、制作、施工的第一座百万千瓦以上的大型水电站。

项目妄想

AC-73传感器是一款为宽频地动监测设计的真正的机电系统三向加速率计
，监测应用都需要高迅速度的、结实的传感器
，且要求维护少
，按期测试要领简朴。应用于宽频地动
，自然地动
，结构丈量和监测等。已通过中国地动局组织的地动监测专业装备定型。

结构康健和响应监测、自然和人工地动监测、情形振动测试、诱发振动监测和通告、仪器切合修建规范、地动警报和清静；。

项目施工

传感器（三分量力平衡加速率计AC-73）电缆截取。凭证前期踏勘丈量要求
，划分对13个测点所需的电缆长度举行再次核实
，每根12芯瑞士GeoSIG原厂电缆均留有15米左右冗余
，确保从5楼强震惊视察房到各视察台站的电缆长度富足。

凭证各视察台站截取的电缆长度
，划分对其举行穿管处置惩罚。套管选用镀锌可弯曲金属管
，外包玄色绝缘胶皮
，并在套管毗连处用防水胶带加以防护。

5楼1690米廊道的4个视察台站（另外1个8号台站在强震惊视察房内部
，直接电缆毗连）直接沿原电缆走线贴壁（线管卡扣牢靠）汇聚到电缆竖井上方的桥架
，进入强震惊视察房。

4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内的3个视察台站
，通过电缆竖井往上走线
，抵达5楼1690米后
，也进入统一桥架
，最终进入强震惊视察房。7楼1739米坝顶的5个视察台站
，则通过大坝楼梯间
，打孔下穿（PVC管牢靠）到5楼1690米
，通过桥架进入强震惊视察房。

传感器装置要求Y轴指向真北偏向
，用寻北仪逐个确定好装置偏向
，做好标记后最先装置。


每个AC-73三分量力平衡加速率计均有12芯针脚
，需要将上面拉到各视察台站周围的电缆举行压线处置惩罚后
，毗连到AC-73的接线端子上
，并用万用表测试连通性。AC-73通过M8单螺栓和三个调平螺栓举行牢靠。AC-73自己具有IP65的防尘防水品级
，无需特殊防护。

将13根进线电缆划分压线做好针脚后
，毗连到fora的接线端子上。fora接纳多路冗余供电
，机柜内置2块50Ah蓄电池
，并与拥有3块100Ah蓄电池的UPS相毗连
，再接入机房AC端。

5楼1690米廊道的4个视察间（另外1个8号台站在强震惊视察房内部
，无视察间）
，4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内的3个视察间
，将原有铁皮门拆除
，重新装置不锈钢门。同时重新装置7楼1739米坝顶因从楼梯间布线而拆除的窗户一扇。

fora接纳网络通讯
，通过光纤将数据划分发送至电厂的大坝清静中心和甘肃省地动局。其中电厂的大坝清静监测中心需要将原4楼机房搬至1楼
，在4楼举行熔纤处置惩罚后
，延伸光纤通过楼顶下放到扑面1楼新机房内。

装备调试及运行
